Bảo dưỡng bộ lọc OSCi trong máy nén khí Atlas copco

Thứ hai - 04/11/2019 04:53

 Máy nén khí trục vít dòng máy nén có dầu thường khí nén đầu ra sẽ chứa một lượng dầu nhỏ lẫn trong khí nén, dòng khí nén này được làm mát khi đi qua dàn giải nhiệt và trong máy sấy lạnh (đối với máy có tích hợp máy sấy) sẽ hình thành nước ngưng có chứa dầu. Tùy vào nhu cầu của người sử dụng mà một số dòng máy nén khí Atlas copco nhà sản xuất có lắp thêm bộ xử lý lượng dầu này gọi tắt là OSCi. OSCi là thiết bị xử lí nước ngưng được thiết kế để tách phần dầu ra khỏi nước ngưng và hấp thụ dầu vào trong lọc dầu thay thế, việc này giúp ngăn ngừa ô nhiễm môi trường. OSCi nó có khả năng phá vỡ và hấp thụ các nhũ tương ổn định. OSCi không bị ảnh hưởng do bị va chạm hay rung động. Nước xả sẽ đáp ứng tất cả các yêu cầu của môi trường. OSCi được lắp bên trong máy nén hoặc có thể lắp bên ngoài máy nén.

bo osci

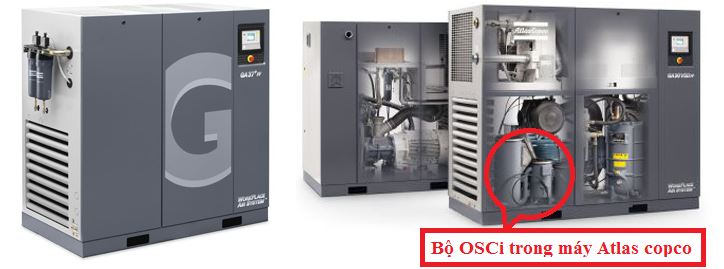

Bộ lọc OSCi trong máy nén khí Atlas Copco

Bộ lọc Oleophilic

Ban đầu, bộ lọc oleophilic ( 3- sơ đồ ngưng tụ) sẽ nổi lên hoàn toàn trên phần ngưng tụ và chỉ phần cuối cùng sẽ hoạt động như môi trường lọc. Hấp thụ càng nhiều dầu, bộ lọc sẽ chìm và bộ lọc mới sẽ tiếp xúc với nước ngưng. Khi đỉnh của bộ lọc chạm tới bề mặt ngưng tụ trong bình đầu tiên thì khi đó bộ lọc được bão hòa và cần phải thay thế. Điều này được tự động truyền đến bị điều chỉnh. thông qua mức cảm biến ( chế độ xem đầu vào OSCi) nhưng người sử dụng cũng có thể kiểm tra trực quan bằng kính trong suốt.
Kiểm tra chất lượng nước ngưng

Hằng tuần, nên thu gom mẫu trong suốt quá trình vận hành máy.
 1. Mở van mẫu nước ngưng (phía xả) khoảng 5 giây và xử lí nước ngưng theo quy định địa phương đối với nước chứa dầu.
 2. Mở lại van thử và gom nước ngưng trong bình kiểm tra.
 3. So sánh độ đục của mẫu chai tham chiếu có độ đục 15ppm.
 4. Nếu độ đục mẫu thử đục hơn mẫu chai tham chiếu, khi đó bảo dưỡng nên thực hiện trong vòng 2 tuần. Vị trí thẳng đứng của mẫu thử đảm bảo đủ than hoạt tính để giữ nước ngưng dưới 15 ppm ít nhất 2 tuần ( hợp lệ cho GA 90 đối với máy sấy chạy 24 giờ).

bo osci lap ngoai may nen

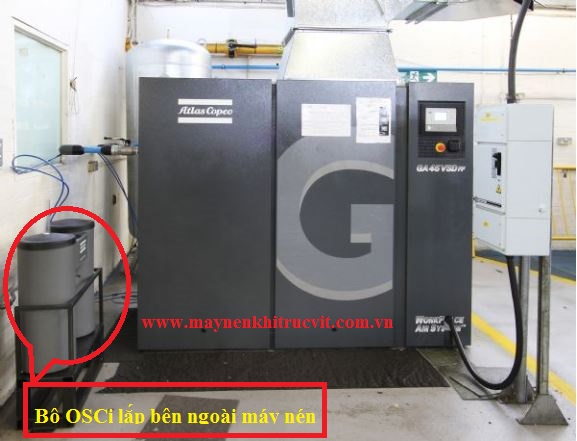

Bộ OSCi lắp ngoài máy nén khí Atlas Copco

Hướng dẫn thay thế bộ lọc.
Hướng dẫn này rõ các bước phải thực hiện để bảo trì và đảm bảo hoạt động đúng sau khi bảo trì. Đây là những bước cần được thực hiện khi bảo dưỡng máy.
1. Dừng máy nén và đóng van xả khí. Tắt nguồn điện .
2. Mở / tháo màn hình máy nén trước OSCi.
3. Đặt ống xả kết nối với van xả và mở van xả. Đợi cho đến khi hệ thống thoát nước được thải ra đầy đủ và xử lí nước có dầu theo quy định.
4. Tháo bu-lông được gắn vào OSCi và đế máy nén. Ống được gắn kèm và dây điện đủ dài để trượt OSCi mà không cần nối, nhưng nên được thực hiện cẩn thận, chú ý không làm tắc nghẽn ống và dây điện.
5. Tháo kẹp ống , vỏ máy và lấy ra 3 túi lọc. Thùng chứa lọc mới có thể được sử dụng để cất những lọc cũ.
6. Vệ sinh OCSi bằng nước và khăn khô. Không sử dụng xà phòng bột giặt vì chúng có thể chứa những chất phân tán có khả năng phá vỡ nhũ tương dầu- nước.
7. Đóng van xả
8. Lấy lọc mới từ trong túi dụng cụ. Kiểm tra lọc dùng cho thùng 1 có dạng hình tròn. Nếu do vận chuyển nó có hình elip thì có thể ép nó thành hình tròn để có thể di chuyển tự do trong thùng.
 9. Chèn bộ lọc mới trong thùng tương đương với nhãn. Chắc chắn trằng cảm biến nằm trong túi lọc của thùng đầu tiên.
10. Đóng nắp lại và vặn chặt.
11. Đặt lại OSCi trong máy nén và vặn OSCi vào đế máy bằng bu-long (M8). Cẩn thận không làm vỡ ống và dây, và xem nó có tiếp xúc với các bộ phận khác của máy nén không. Sử dụng giá giá đỡ trên thùng 2 để cố định các phần dư thừa. Xem ống đầu ra và ống test có cao hơn các kết nối trên thùng 3 không.
12. Lắp vỏ lại và vặn chặt .
13. Đóng/đặt lại thân máy nén
14. Cài đặt lại bộ đếm thời gian bảo trì Elektronikon®

Lưu ý:
     + Nếu lọc gió không được lắp đúng, nước ngưng chứa dầu có thể chảy khỏi OSCi
     + Khi lắp lọc các bon hoạt tính mới, nước chảy ra có thể có màn đen (Bụi cacbon)
     + Tất cả lọc giấy có dầu và nước phải được xử lí an toàn và thân thiện với môi trường.
     + Lọc được cung cấp sẽ có nhãn dán. Vị trí được đánh dấu trên nhãn dán.
     + Bộ lọc có thể nặng
     + Không để nước ngưng  tiếp xúc với mắt và miệng.
    + Nếu máy nén không được vận hành trong thời gian dài, vi khuẩn có thể hình thành bên trong OSCi. Phụ thuộc vào lượng vi khuẩn thì sẽ có kế hoạch vệ sịnh OSCi trước khi đưa máy nén quay trở lại vận hành.
