Cấu tạo máy nén khí gồm những bộ phận như thế nào? Có những điểm gì đặc biệt? Đó là những thắc mắc của người tiêu dùng hiện nay. Máy nén khí hiện đang là một thiết bị được sử dụng phổ biến nhất trên thị trường hiện nay, vì có những tính năng đa dạng mà loại máy này mang lại.

Người dùng cần phải biết được cấu tạo máy nén khí như thế nào để có thể sử dụng được một cách hiệu quả nhất. Để có thể biết được cấu tạo máy nén khí như thế nào nhằm giúp cho việc sử dụng được dễ dàng hơn, hãy cùng chúng tôi khám phá ngay cấu tạo máy nén khí ở bài viết dưới đây nhé!


Máy nén khí là các thiết bị máy móc được dùng để làm tăng áp suất của không khí bằng cách hút không khí từ môi trường bên ngoài sau đó chứa chúng trong một bình dự trữ. Không khí được dự trữ trong bình hơi sẽ được mang đến các công cụ khác nhau để có thể vận hành các máy móc khác.

Máy nén khí được sử dụng phổ biến nhằm mang lại các công dụng khác trong nhiều lĩnh vực khác nhau:

• Đối với ngành công nghiệp máy nén khí thường sử dụng trong công việc in ấn, đóng gói và trong công nghiệp thực phẩm,…
• Trong ngành y tế, máy nén khí được áp dụng để cung cấp oxy cho quá trình làm khô các thiết bị y tế, nguyên vật liệu,…
• Đối với công việc sản xuất và chế tạo: máy nén khí đóng vai trò để tạo áp lực tác động lên các thiết bị khác và dùng để hút chân không, vệ sinh bụi,…
• Đối với công việc bảo dưỡng và sửa chữa xe máy: máy nén khí giúp cho việc vệ sinh xe, điều khiển máy bơm xe và dùng để làm khô xe sau khi rửa,…
• Thật không tin khi máy nén khí còn có tác dụng là bảo vệ môi trường, loại máy này có thể kiểm soát lượng nước thải cũng như kiểm soát quá trình oxy hóa, từ đó làm thay đổi được tính chất của nước thải.

Bên cạnh những công dụng trên, thì máy nén khí còn mang lại rất nhiều lợi ích khác cho cuộc sống xung quanh ta như thông tắc cống hay dùng trong công nghiệp khai khoáng,…

TÌM HIỂU CẤU TẠO MÁY NÉN KHÍ CÓ TRÊN THỊ TRƯỜNG HIỆN NAY

Cấu tạo máy nén khí piston

Máy nén khí piston có hình dáng gọn và có kết cấu khá nhỏ, khối lượng nhẹ, từ đó mà không tốn nhiều diện tích để đặt thiết bị. Máy nén khí có thể tạo ra được áp suất lớn đến khoảng 2000kg/cm². Thiết bị này được chia ra làm hai loại là máy nén khí piston 1 chiều 1 cấp và loại máy nén khí piston 2 cấp.

Cấu tạo cơ bản của hai dòng máy nén khí piston này:

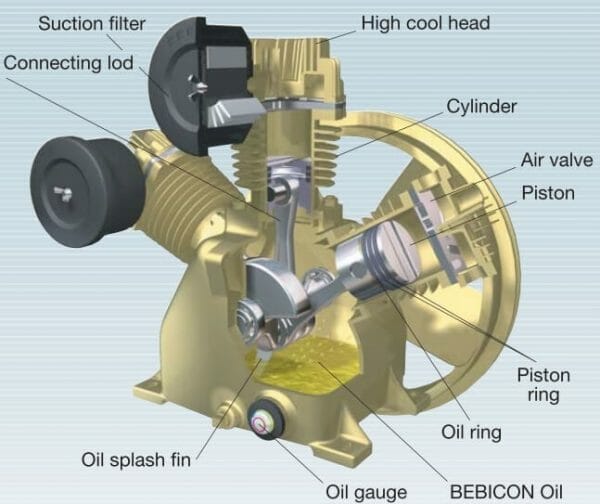

• Máy nén khí piston 1 chiều 1 cấp gồm có: xilanh, piston, van nạp khí, van xả khí, con trượt, thanh truyền, con đẩy, tay quay.

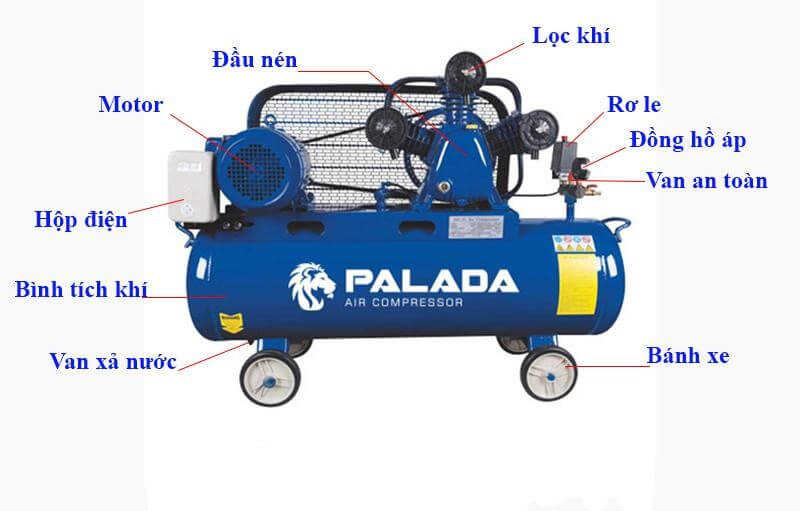

• Máy nén khí piston 2 cấp gồm có: xilanh, phớt, piston, tay quay, van nạp, van xả khí, thanh truyền, bình làm mát khí, con trượt và con đẩy.

Người tiêu dùng có thể nhận biết được 2 loại máy nén khí trên vì chúng không khác nhau quá nhiều về cấu tạo. Điểm dễ nhận biết giữa 2 loại máy nén khí là máy nén nén khí 2 cấp sẽ có thêm bộ phận bình để làm mát không khí, còn máy nén khí 1 cấp thì không được trang bị thiết bị này.

Cấu tạo máy nén khí trục vít

Cấu tạo máy nén khí trục vít có những điểm khác nhau, các bộ phận có vị trí khác nhau và tùy vào từng hãng máy. Song mỗi bộ phận và linh kiện cấu tạo nên máy nén khí trục vít đều có chức năng cũng như có nguyên lý hoạt động như nhau.

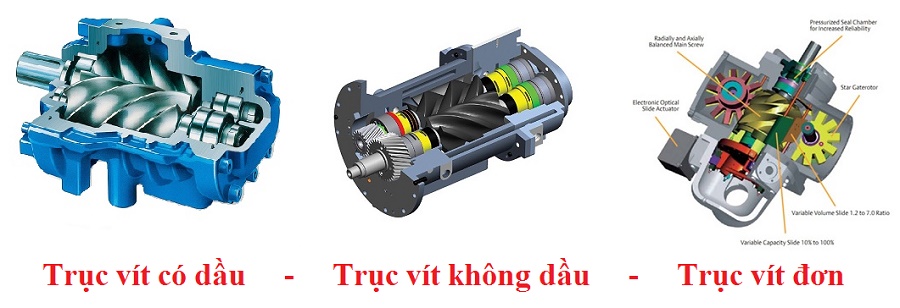

Ví dụ như trục vít của máy nén khí trục vít có ngâm dầu thì sẽ được ngâm hoàn toàn trong dầu nhằm để làm mát, bôi trơn và làm kín trong quá trình quay để tạo ra được khí nén áp lực cao.

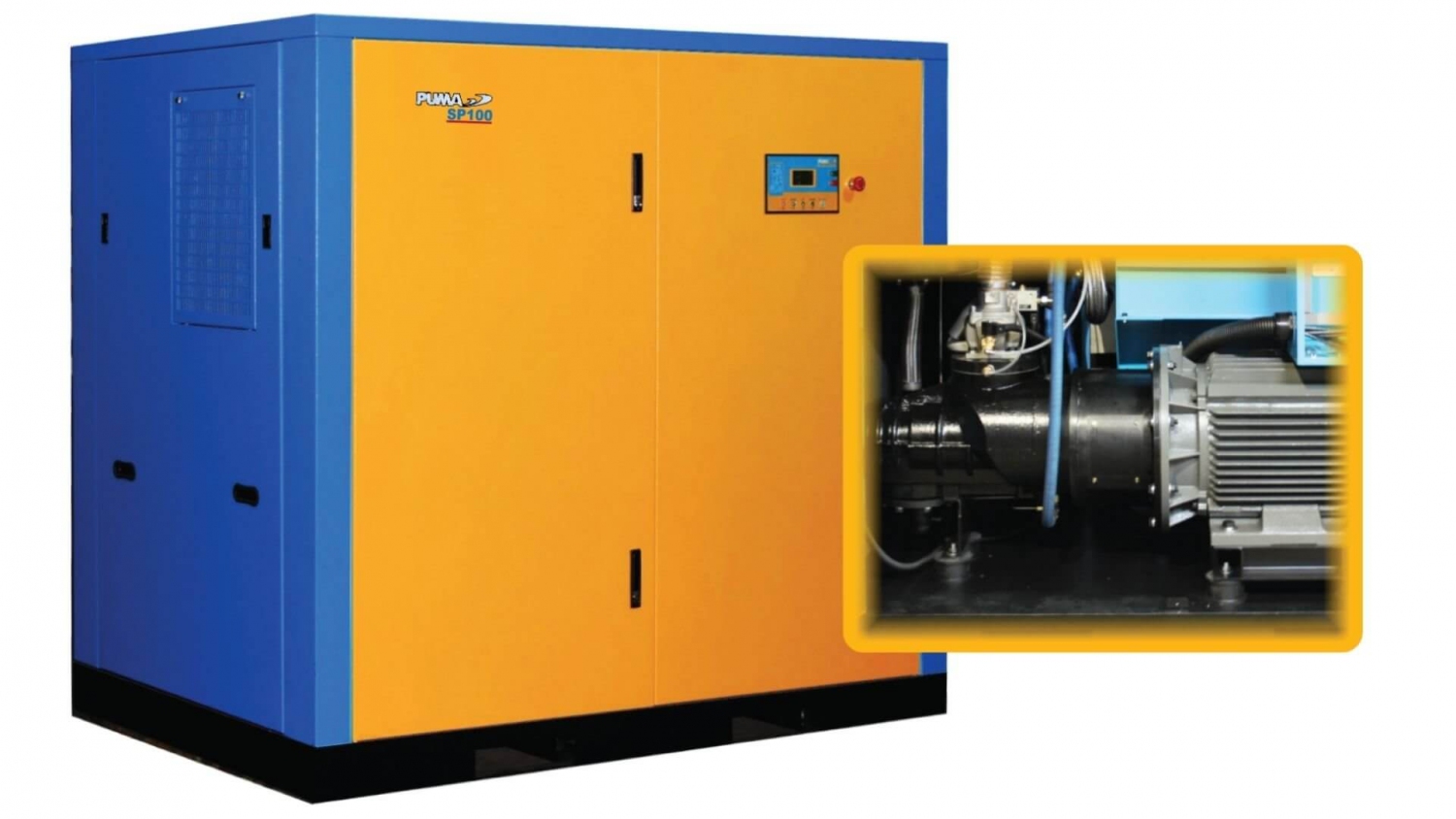

Trong cấu tạo máy nén khí trục vít sẽ bao gồm những bộ phận như sau:

• Cụm đầu máy nén khí: nhằm thực hiện chức năng nén khí. Trong kết cấu cụm đầu nén này bao gồm các bộ phận như trục vít, motor, bánh răng, dây đai,…
• Motor điện và bộ coupling: đều sử dụng motor 3 pha. Chi tiết này có nhiệm vụ để chuyển hóa nguồn điện năng sang thành cơ năng.
• Bình chứa dầu và lọc tách dầu: dùng để chứa dầu máy. Phần lọc tách dầu này sẽ được loại bỏ ra khỏi khí nén, nhằm để đảm bảo chất lượng của khí nén.
• Lọc dầu: giúp lọc các chất cặn bẩn có trong dầu, được lắp đặt ở vị trí giữa trục vít và bình dầu.
• Két giải nhiệt dầu: được đặt cạnh bộ phận làm mát có khả năng giúp tản nhiệt bằng dầu và khí nén.
• Quạt làm mát: thực hiện nhiệm là vụ thổi khí nén ở xung quanh bộ phận làm mát dầu và không khí.
• Đường ống hồi dầu: có chức năng để thu dầu dưới đáy để quá trình lọc tách dầu còn đọng lại ngay sau khi lọc.
• Lọc sơ cấp: có tác dụng hạn chế sự tác động từ cát sỏi và bụi bẩn,… vào bên trong máy.
• Bộ giải nhiệt: để làm giảm nhiệt độ cho khí nén trước khi đưa ra khỏi bình chứa.
• Van hút: giúp điều chỉnh được lưu lượng khí nén đầu vào của thiết bị.
• Van một chiều: được lắp đặt ở đầu ra khí nén của máy nén khí với nhiệm vụ di chuyển không khí theo một hướng xác định.
• Van chặn dầu: ở dưới đáy của cụm đầu nén có chức năng để ngăn chặn tình trạng dầu tràn bị từ đầu nén khí sang motor khi không làm việc.
• Van áp suất tối thiểu: giúp duy trì được áp suất tối thiểu của máy nén khí tại bình dầu. Chức năng của chúng cũng tương tự như van một chiều.
• Van hằng nhiệt: có nhiệm vụ là để điều tiết lượng dầu nhờn di chuyển lên trên bộ phận két làm mát.
• Van điện từ: có chức năng đóng và mở cổ hút.
• Van an toàn: đảm bảo thiết bị luôn được an toàn trước những sự cố như chập, cháy.
• Cảm biến áp suất: nhằm để hỗ trợ điều khiển máy nén khí trục vít hoạt động cùng với giải áp suất định mức.
• Cảm biến nhiệt độ: thực hiện chức năng dùng để đo nhiệt độ của thiết bị và đưa ra các cảnh báo cần thiết nếu như nhiệt độ lên quá cao.
• Cảm biến quá tải: chính là rơ le, nhằm giúp bảo vệ thiết bị khỏi những sự cố như chập, cháy và vận hành sai.

Ngoài những bộ phận trên thì cấu tạo máy nén khí trục vít gồm nhiều bộ phận và chi tiết khác như công tắc, màn hình điều khiển LCD và lớp vỏ bảo vệ,…

Tham khảo: Địa Chỉ Cung Cấp Máy Nén Khí Trục Vít Chất Lượng, Đảm Bảo Uy Tín

Cấu tạo máy nén khí ly tâm

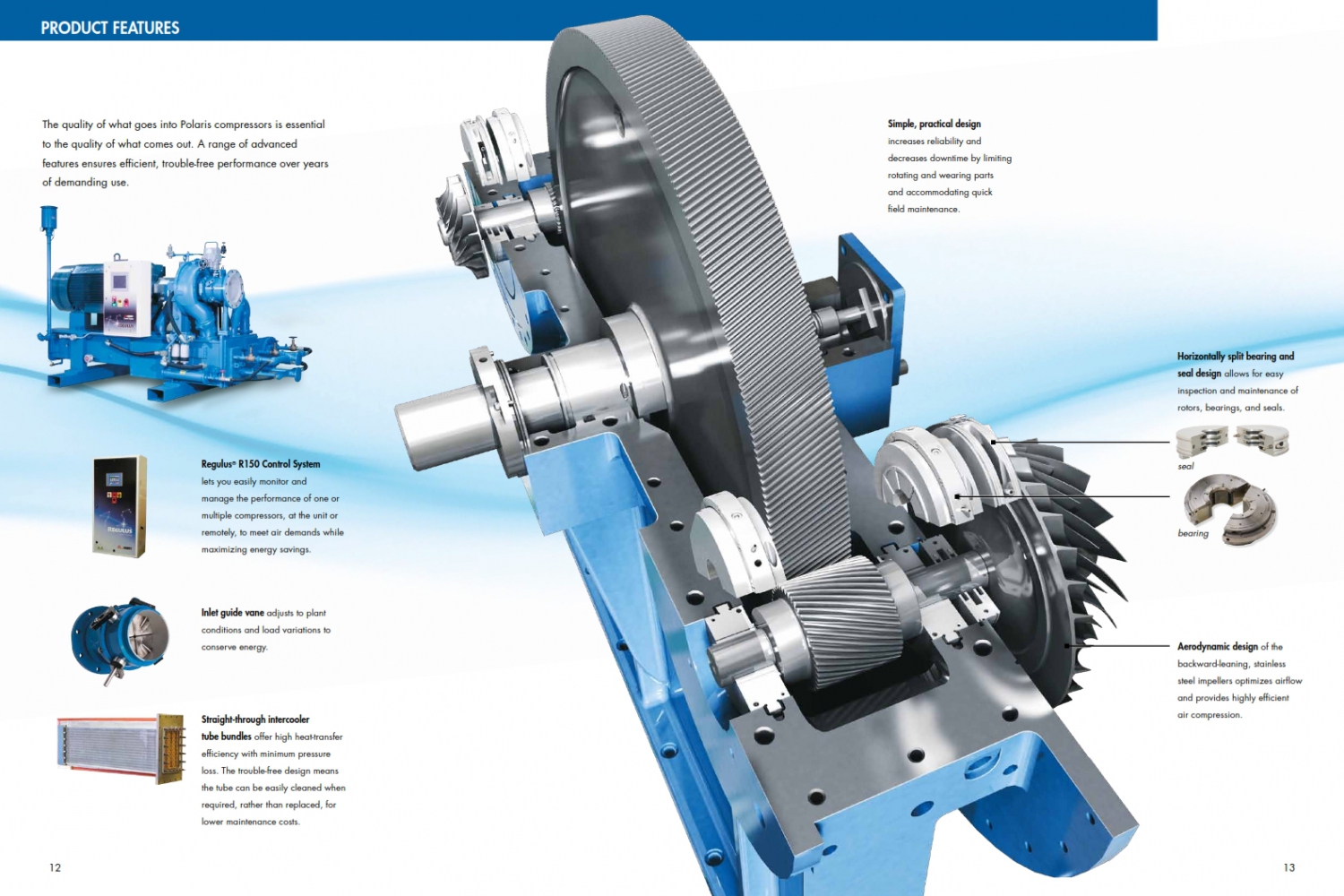

• Cấu tạo máy nén khí này bao gồm các bộ phận chính như vỏ máy, trục máy, bánh công tác và các cánh định hướng. Ngoài ra còn có các chi tiết quan trọng khác như là cửa hút, ổ đỡ, ổ chặn, vòng làm kín, cửa xả, vỏ trong, vách ngăn, bộ làm kín đầu trục, rotor, bánh guồng,…
• Vỏ máy nén khí ly tâm: Vỏ máy thường sẽ được chế tạo bằng gang xám hoặc bằng gang hợp kim, chúng có cấu tạo phức tạp, có khối lượng lớn và là giá đỡ cho các chi tiết khác. Trong vỏ của máy có các ổ trục để đỡ các trục máy, có các áo nước để có thể dẫn nước làm mát và có các khoang để dẫn khí.
• Vỏ của máy nén khí ly tâm được chế tạo thành 2 nửa chính là để để thuận tiện cho việc tháo lắp, tuy nhiên cũng có các loại vỏ máy được chế tạo liền khối.
• Trục máy nén ly tâm: Trục máy nén khí này được lắp vào các ổ đỡ trên vỏ máy. Trục máy thường sẽ được chế tạo bằng thép hợp kim.
• Cánh định hướng: đây là một tấm kim loại được đặt sát với bánh công tác, đóng vai trò để dẫn hướng dòng khí đi từ cửa xả của cấp nén này đến cửa nạp của cấp nén kế tiếp. Cánh định hướng thường được chế tạo bằng gang hoặc bằng thép hợp kim.
• Bánh công tác: được lắp bên trên trục máy quay theo trục máy nhằm để làm biến đổi động năng chất khí và thực hiện quá trình nén khí. Có 3 loại bánh công tác chính là: bánh công tác hở, bánh công tác nửa hở và bánh công tác kín.

Cấu tạo máy nén khí cuộn ( Xoắn ốc)

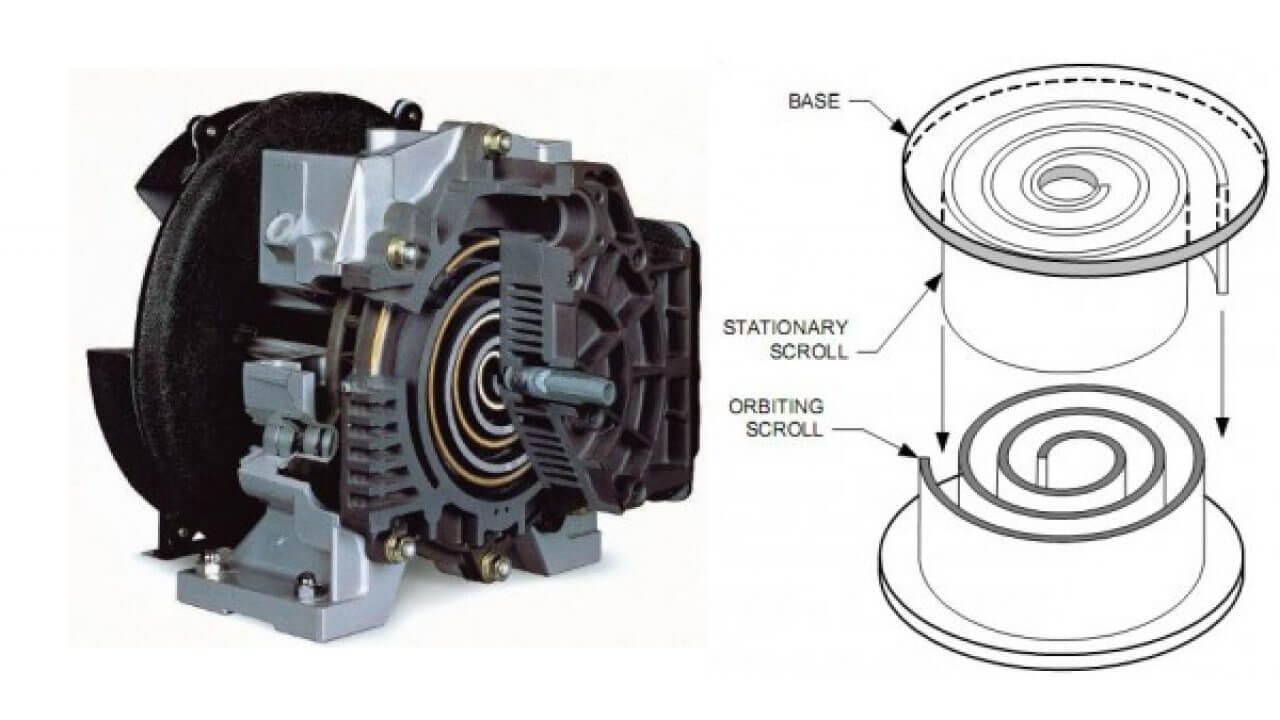

• Máy nén dạng cuộn hay còn được gọi là máy nén khí dạng xoắn ốc. Cấu tạo máy nén khí này bao gồm 2 phần xoắn ốc acsimet, một đĩa xoắn ở trạng thái tĩnh và một đĩa quay quanh đĩa xoắn cố định.
• Hai đĩa xoắn ốc này được đặt ăn khớp với nhau để tạo thành một túi dạng lưỡi liềm. Trong đó, phần xoắn ốc tĩnh sẽ được cố định và phần xoắn ốc còn lại sẽ di chuyển trên trục chuyển động lệch tâm.
• Giống như với các loại máy nén khí trục vít và máy nén khí piston, thì dòng máy nén khí dạng cuộn (scroll) này cũng được chia thành 2 loại là máy nén khí cuộn có dầu và máy nén khí cuộn không dầu.
