Vòng bi (bạc đạn) thường bao gồm vành trong, vành ngoài, các thành phần lăn và vòng cách định vị viên bi tại những khoảng cách cố định giữa cách rãnh bi. Vật liệu tiêu chuẩn để sản xuất có hàm lượng carbon crom cao và vòng cách bằng thép cứng.

Để việc chọn lựa vòng bi đạt hiệu quả cao, cần phải hiểu rõ thiết kế và đặc điểm của từng loại ổ lăn khác nhau để chọn vòng bi thích hợp.

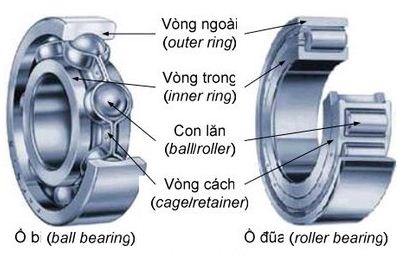

 Cấu tạo ổ lăn (Vòng bi)

Vòng bi (ball/roller bearing)
- Gồm 4 bộ phận chính: vòng ngoài, vòng trong, con lăn và vòng cách

- Con lăn có các dạng sau: bi (ball), đũa trụ (cyclindrical roller), đũa côn (taper roller), đũa hình trống đối xứng hoặc không đối xứng (spherical roller), đũa kim (needle roller).

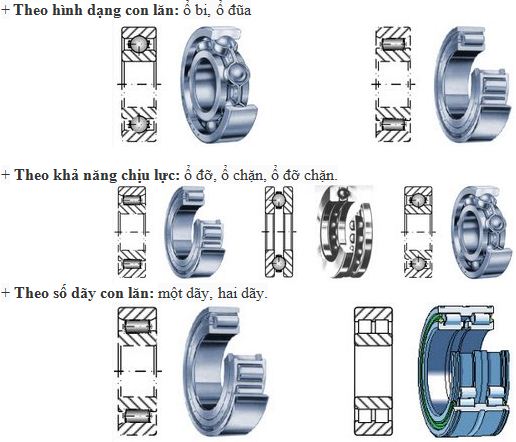

- Phân loại vòng bi máy nén khí:

 + Theo đường kính ngoài: đặc biệt nhẹ, rất nhẹ, trung bình, nặng, …
 + Theo cỡ chiều rộng: ổ hẹp, bình thường, rộng, rất rộng, …

- Một số ổ lăn máy nén khí thường dùng:

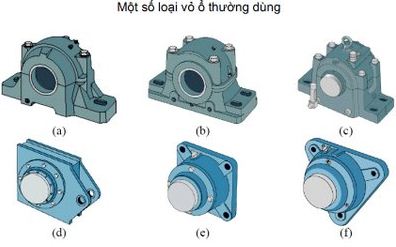

- Vỏ ổ lăn (bearing house) máy nén khí

- Ưu nhược điểm - ứng dụng theo từng loại ổ lăn máy nén khí thường dùng:

1/ Vòng bi tròn có rãnh sâu:
   Là loại thông dụng nhất bởi sự đa dạng về chủng loại:
- Z      :  Nắp chặn bằng sắt ở một phía.
- 2Z    :  Nắp chặn bằng sắt ở 2 phía.
- RS1  : 1 nắp cao su (nắp này thường làm bằng sắt bọc cao su)
- 2RS1: 2 năp cao su ở 2 phía.
   Vòng bi này chịu tải trọng hướng tâm, tải trọng dọc trục và vận hành tốc độ cao.
2/ Vòng bi tròn đỡ chặn tiếp xúc góc một dãy:
   Các rãnh chạy của vành trong và vành ngoài được chế tạo với góc tiếp xúc. Vòng bi này là loại không thể tách rời. Các viên bi được lắp vào kết cấu vòng trong đối diện, số bi được lắp nhiều hơn so với vòng bi tròn rãnh sâu.
   Loại này chịu được lực hướng tâm, dọc trục, tuy nhiên lực dọc trục chịu theo một hướng nhất định.Thông thường thì hay ghép cặp 2 vòng bi loại này, chúng có thể chịu được tải dọc trục hai hướng do tải trong hướng tâm sinh ra.
3/ Vòng bi đỡ chặn tiếp xúc góc 2 dãy:

   Cấu trúc vòng bi này tương tự gần như gắn 2 vòng bi tròn đỡ chặn tiếp xúc góc một dãy ghép theo kiểu lưng đối lưng.

   Những loại vòng bi này có thể chịu tải hướng tâm, lực moment và tải trọng hướng trục ở cả 2 phía.
4/ Vòng bi tròn tự lựa:
   Vòng bi này được thiết kế gồm vành trong gắn với 2 dãy bi cầu liên kết vành ngoài có hình rãnh cầu. Nhờ kiểu thiết kế này, vòng bi có thể hoạt động trong điều kiện có sự lệch trục. Thích hợp với trục dài, nơi gối đỡ khó có thể định vị chính xác. Loại này thường có thể có lỗ côn và được lắp với ống lót côn.
   Dùng trong những ứng dụng tải trọng hướng trục thấp nhờ sự hỗ trợ nhẹ dọc trục của viên bi bởi rãnh chạy vành ngoài.
5/ Vòng bi đũa trụ:
   Cấu trúc của loại vòng bi đũa trụ là loại đơn giản nhất trong tất cả các loại vòng bi hướng tâm. Thường được dùng những ứng dụng tốc độ cao. Bởi vành trong, vành ngoài và trục tiếp xúc trên một đường thẳng, nên chịu tải trọng hướng kính cao.
N,NJ,NF,NU,RNU: Gờ liền
NH,NP,NUP,NUH: Gờ liền và rời.
NN, NNU: Vòng bi hai dãy.
Vòng bi đũa 2 dãy thường được dùng với tốc độ cao và độ chính xác cao.

                                                                                                                                             Mr : Phu Nguyen
