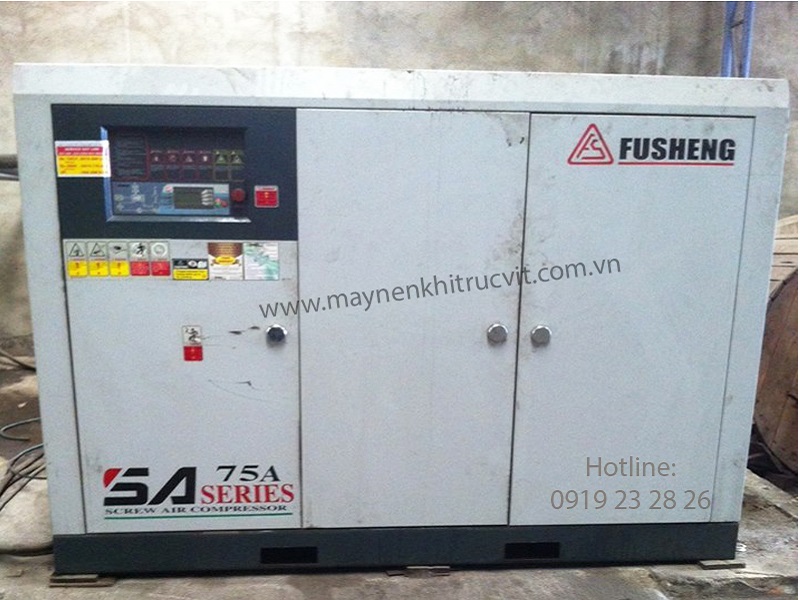

thong so dien may nen khi fusheng — *Máy nén khí Fusheng*

1. Cấu hình dây điện.

Sơ đồ minh họa bảng cực
Trực tiếp
Delta star
Cảnh báo.

Mô-men xoắn cực đại của các đai ốc: M12: 50N-M; M14: 60N-M.
R1: Điện trở động cơ PTC.
R2: Điện trở nhiệt độ xả PTC.
R-S-T: Nguồn điện.
M, S: Công tắc khởi động.
M,D: Công tắc chạy.
L/N: Pha/ trung tính 230V (115V)-50Hz/60Hz
11/14: Mạch kiểm soát (No)
11/12: Mạch kiểm soát (NC)
½: Dây kết nối tới điện trở ( INT69)
Bảng kích thước dây khuyến cáo:

Wire cross-section area (mm 2 )	14	22	30	38	50	60	80	100	125	150	200	250	325	400	500
Allowable current (A)	55	70	90	100	120	140	165	190	220	250	300	355	415	475	535

Lưu ý: Các dây dẫn không bao gồm đường trung tính, đường nối đất và đường tín hiệu.
4.2 Trình tự khởi động.
Trong khi chuyển Y-Δ, thời gian chuyển dây điện từ nên được đặt 40 ms. Cần xem xét khả năng hồ quang loại bỏ điện khi cài đặt thời gian chuyển. Sau khi hoàn thành toàn bộ quy trình khởi động, lưu ý nhiệt độ nước làm mát. Nhiệt độ nước làm mát trở nên thấp nghĩa là công suất hệ thống đang tải thấp hơn công suất thiết kế. Dưới tình trạng này, có thể gây khởi động thường xuyên và rút ngắn thời gian hoạt động của máy nếu máy nén chạy full tải (100%) ngay sau khi khởi động. ( Tham khảo phần 2.5 trình tự kiểm soát khuyến cáo của tải/không tải máy nén).

4.3 Lưu ý khi sử dụng công tắc dẫn pha.

Kết nối công tắc dẫn pha ít nhất 0.5 giây sau khi khởi động máy nén
Giới hạn trên của bù hệ thống công suất là 0.95.
Ngắt công tắc dẫn pha ít nhất 1 giây trước khi ngắt máy nén.

Về cơ bản công tắc dẫn pha được kích hoạt chỉ trong khi máy nén đang trong chế độ vận hành.
4.4 Chọn NFB.
Chọn NFB dựa trên lưu lượng mành AF và dòng ngắt mạch AT (A). Sau khi AT được quyết định, chọn cái lơn hơn lưu lượng mành AF.
AT(A)= Yếu tố khởi động dòng (1.5-2.5) x dòng định mức mô-tơ.
Bên cạnh đó, không cho phép khởi động 2 hoặc nhiều máy nén hơn trong cùng 1 thời gian trong máy lạnh có nhiều máy nén. Để chọn AT có trình tự khởi động khác nhau, làm theo công thức sau:
AT (A) = Yếu tố khởi động dòng x dòng định mức của động cơ lớn nhất + tổng hợp tất cả những dòng định mức của động cơ khác.
4.5 Chọn công tắc nam châm (MC).
Trừ điện áp vận hành và điện áp kiểm soát, yếu tố quan trọng nhất trong chọn MC là quy mô của Ith = dòng định mức của động cơ x 1.25/3.

4.6 Dữ liệu điện

50 Hz

Dòng SR,SF :

Mã			SR-1	SR-2	SR-3	SR-434I/II	SR-4	SR-5/561	SR-6	SR-7	SR-8
Mã			SF-50	SF-60	SF-70	SF-90	SF-120	SF-140/160	SF-180	SF-230	SF-270
HP danh nghĩa			50	60	70	96	125	145	200	225	267
Nguồn (kW)			37	45	52	72	93	108	149	168	199
50Hz 380V	Y Star -LRA (A)		124	137	188	224	276	345	519	634	692
	Δ Delta -LRA (A)		404	438	607	717	861	1070	1635	1980	2247
	RLA(A)		69	85	96	129	171	203	272	306	352
	Chọn dây	Công suất tối ưu (A)	48	59	68	93	123	143	195	218	256
	Chọn dây	Mặt cắt danh nghĩa(mm)	14	22	30	38	50	60	80	100	125
	NFB AF		100	225	225	225	400	400	600	600	600
	NFB AT (A)		100	125	150	200	300	300	500	500	600
	MD Dòng tiếp xúc từ (A)		50	65	80	90	125	150	200	220	300
	S Dòng tiếp xúc từ (A)		35	35	50	50	80	80	125	150	150

Model			SR-1H	SR-2H	SR-3H	SR- 434H	SR-4H	SR-5/ 561H	SR-6H	SR-7H	SR-8H
HP danh nghĩa			60	70	90	108	145	175	225	267	296
Nguồn (kW)			45	52	67	81	108	131	168	199	221
50Hz 380V	Y Star -LRA (A)		137	188	257	279	345	445	634	692	850
	Δ Delta -LRA (A)		438	607	802	888	1070	1434	1980	2247	2647
	RLA(A)		85	96	124	147	203	241	306	352	397
	Chọn dây	Công suất tối ưu (A)	59	68	93	123	143	195	218	256	-
	Chọn dây	Mặt cắt danh nghĩa(mm)	22	30	38	50	60	80	100	125	-
	NFB AF		225	225	225	400	400	600	600	600	-
	NFB AT (A)		125	150	200	300	300	500	500	600	-
	MD Dòng tiếp xúc từ (A)		65	80	100	125	150	220	220	300	-
	S Dòng tiếp xúc từ (A)		35	50	50	80	80	125	150	150	-

Model			SR-1	SRA-2	SRA-3	SRA-434	SRA-4	SRA-5/561	SRA-6	SRA-7	SRA-8
Model			SFA -50	SFA-60	SFA-70	SFA-90	SFA-120	SFA-140/160	SFA-180	SFA-230	SFA-270
HP danh nghĩa			42	50	60	75	96	108	145	175	225
Nguồn (kW)			32	37	45	56	72	81	108	131	168
50Hz 380V	Y Star -LRA (A)		113	124	137	177	224	279	345	445	634
	Δ Delta -LRA (A)		367	404	438	563	717	888	1070	1434	1980
	RLA(A)		57	69	85	102	129	147	203	241	306
	Chọn dây	Công suất tối đa (A)	40	48	59	72	93	105	143	166	218
	Chọn dây	Mặt cắt danh nghĩa(mm)	8	14		30	38	50	80	100	100
	NFB AF		90	100	125	150	200	225	300	350	600
	NFB AT (A)		80	100	120	150	190	220	300	350	500
	MD Dòng tiếp xúc từ (A)		50	50	65	80	100	125	150	180	220
	S Dòng tiếp xúc từ (A)		20	35	35	50	50	65	80	100	150

60 Hz

Dòng SR:

Model			SR-1	SR-2	SR-3	SR-434I/II	SR-4	SR-5/561	SR-6	SR-7	SR-8
Model			SF-50	SF-60	SF-70	SF-90	SF-120	SF-140/160	SF-180	SF-230	SF-270
HP Danh nghĩa			60	72	84	115	150	175	240	270	320
Power (kW)			45	54	63	86	112	131	179	201	239
60Hz 220V	Y Star -LRA (A)		292	310	417	471	582	732	-	1427	-
	Δ Delta -LRA (A)		930	990	1342	1460	1850	2271	-	4458	-
	RLA(A)		142	169	198	268	354	412	-	630	-
	Chọn dây	Công suất tối đa (A)	104	122	143	193	255	297	-	-	-
	Chọn dây	Mặt cắt danh nghĩa (mm)	50	60	80	125	200	200	-	-	-
	NFB AF		225	250	400	400	600	800	-	-	-
	NFB AT (A)		220	250	300	400	600	700	-	-	-
	MD Dòng tiếp xúc từ (A)		100	125	150	200	300	300	-	-	-
	S Dòng tiếp xúc từ (A)		65	80	80	125	150	180	-	-	-
60Hz 380V	Y Star -LRA (A)		167	182	245	265	334	436	678	796	911
	Δ Delta -LRA (A)		533	582	789	840	1062	1352	2072	2487	2968
	RLA(A)		82	98	115	155	201	241	322	359	431
	Chọn dây	Công suất tối đa (A)	60	71	83	112	147	175	232	259	311
	Chọn dây	Mặt cắt danh nghĩa (mm)	22	30	30	50	80	100	150	200	250
	NFB AF		225	225	225	250	400	400	600	600	800
	NFB AT (A)		125	150	200	250	300	400	500	600	700
	M.D Dòng tiếp xúc từ (A)		65	80	80	125	150	180	300	300	400
	S Dòng tiếp xúc từ (A)		35	50	50	65	80	100	150	150	180
60Hz 440V	Y Star -LRA (A)		144	155	215	241	291	366	586	717	793
	Δ Delta -LRA (A)		460	495	690	747	925	1136	1790	2242	2582
	RLA(A)		71	85	100	134	177	206	278	315	373
	Chọn dây	Công suất tối đa (A)	52	61	72	97	128	149	200	227	269
	Chọn dây	Mặt cắt danh nghĩa (mm)	14	22	30	38	60	80	125	150	200
	NFB AF		225	225	225	225	400	400	600	600	600
	NFB AT (A)		125	150	150	200	300	400	500	500	600
	M、D Dòng tiếp xúc từ (A)		65	65	80	100	150	150	220	300	300
	S Dòng tiếp xúc từ (A)		35	50	50	65	80	100	125	150	180
60Hz 460V	Y Star -LRA (A)		125	138	190	233	293	356	550	672	733
	Δ Delta -LRA (A)		407	441	611	722	913	1156	1730	2099	2382
	RLA(A)		69	82	94	129	169	201	272	302	349
	Chọn dây	Công suất tối đa (A)	48	58	68	-	122	143	193	214	253
	Chọn dây	Mặt cắt danh nghĩa (mm)	14	22	22	-	60	80	125	125	200
	NFB AF		100	225	225	-	250	400	400	600	600
	NFB AT (A)		100	125	150	-	250	300	400	500	600
	MD Dòng tiếp xúc từ (A)		50	65	80	-	125	150	220	220	300
	S Dòng tiếp xúc từ (A)		35	35	50	-	80	80	125	125	150

60 Hz

Dòng SRA, SAF:

Model			SRA-1	SRA-2	SRA-3	SRA- 434	SRA-4	SRA-5/ 561	SRA-6	SRA-7	SRA-8
Model			SFA-50	SFA-60	SFA-70	SFA-90	SFA-120	SFA-140 /160	SFA-180	SFA-230	SFA-270
HP Danh nghĩa			50	60	72	90	115	130	175	210	270
Nguồn (kW)			37	45	54	67	86	97	131	157	201
60Hz 220V	Y Star -LRA (A)		254	292	310	398	471	596	732	982	1427
	Δ Delta -LRA (A)		814	930	990	1230	1460	1890	2271	3167	4458
	RLA(A)		120	142	169	213	268	302	412	483	630
	Chọn dây	Công suất tối đa(A)	86	104	122	152	193	218	297	351	-
	Chọn dây	Mặt cắt ngang(mm)	30	50	60	80	125	125	200	250	-
	NFB AF		225	225	250	400	400	600	800	800	-
	NFB AT (A)		200	225	250	350	400	500	700	800	-
	MD Dòng tiếp xúc từ ent(A)		100	100	125	150	220	220	300	400	-
	S Dòng tiếp xúc từ (A)		50	65	80	100	125	150	180	220	-
60Hz 380V	Y Star -LRA (A)		141	167	182	231	265	345	436	570	796
	Δ Delta -LRA (A)		459	533	582	714	840	1094	1352	1838	2487
	RLA(A)		69	82	98	123	155	175	241	280	359
	Chọn dây	Công suất tối đa (A)	49	60	71	88	112	126	174	204	259
	Chọn dây	Mặt cắt ngang (mm)	14	22	30	30	50	60	100	125	200
	NFB AF		100	225	225	225	250	400	400	600	600
	NFB AT (A)		100	125	150	200	250	300	400	500	600
	MD Dòng tiếp xúc từ (A)		50	65	80	100	125	150	180	220	300
	S Dòng tiếp xúc từ (A)		35	35	50	50	65	80	100	125	150
60Hz 440V	Y Star -LRA (A)		130	144	155	190	241	302	366	494	717
	Δ Delta -LRA (A)		403	460	495	589	747	937	1136	1592	2242
	RLA(A)		59	71	85	106	134	150	206	241	315
	Chọn dây	Công suất tối đa (A)	43	52	61	76	97	109	149	175	227
	Chọn dây	Mặt cắt ngang (mm)	14	14	22	30	38	50	80	100	150
	NFB AF		100	225	225	225	225	250	400	400	600
	NFB AT (A)		100	125	150	200	200	250	350	400	500
	MD Dòng tiếp xúc từ (A)		50	50	65	80	100	125	150	180	300
	S Dòng tiếp xúc từ (A)		35	35	50	50	65	65	100	100	150
60Hz 460V	Y Star -LRA (A)		114	125	138	178	233	296	356	472	672
	Δ Delta -LRA (A)		370	407	441	567	722	940	1156	1520	2099
	RLA(A)		57	69	82	100	129	145	201	239	302
	Chọn dây	Công suất tối đa (A)	40	48	58	72	-	105	143	168	214
	Chọn dây	Phần cách ngang (mm)	8	14	22	30	-	50	80	100	125
	NFB AF		100	100	225	225	-	225	400	400	600
	NFB AT (A)		100	100	125	150	-	225	300	350	500
	M、D Dòng tiếp xúc từ (A)		50	50	65	80	-	100	150	180	220
	S Dòng tiếp xúc từ (A)		20	35	35	50	-	65	80	100	125
