Thông số kĩ thuật màn hình Kyungwon

Thứ sáu - 20/12/2019 02:39

Máy nén khí Kyungwon chính hãng được phân phối tại thị trường Việt Nam bởi công ty TNHH máy và kĩ thuật Minh Phú. Để khách hàng an tâm khi sử dụng, Minh Phú sẽ giải thích thông số kĩ thuật máy nén khí Kyungwon rõ ràng trong bài viết này.

cach de lap dat man hinh kyungwon, màn hình máy nén khí Kyungwon

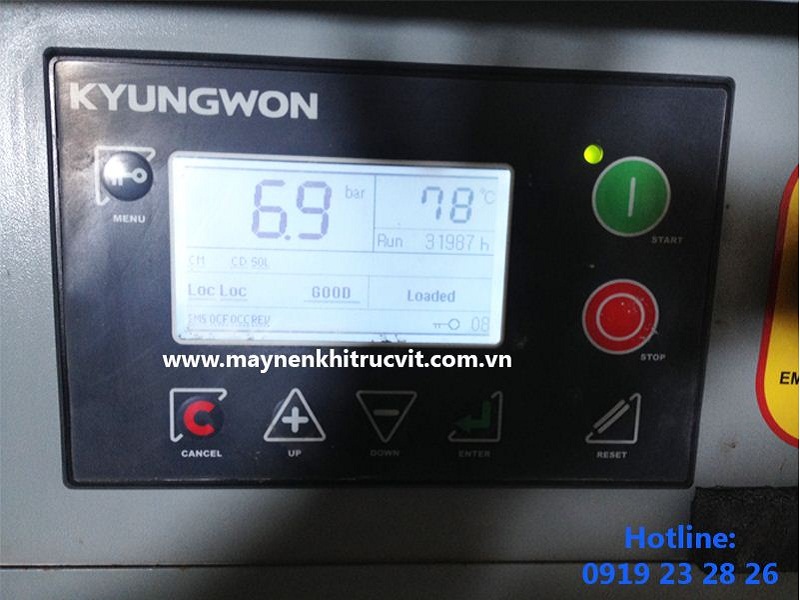

Màn hình máy nén khí Kyungwon

1. Thông số chung về máy nén khí Kyungwon.

Điều kiện nguồn điện máy nén khí Kyungwon Nguồn điện đầu vào AC24V 50/60Hz, DC24V
Tiêu thụ điện năng Max. 20VA
1.2. CPU & LCD

CPU, LCD máy nén khí Kyungwon

C P U AT mega 128, 16MHz
L C D 240 X 128 pixel, LED Backlight
1.3.Đầu vào & Đầu ra kĩ thuật số.

Đầu vào kĩ thuật số máy nén khí Kyungwon
 Loại đầu vào Opto-Isolation
 Số đầu vào 10Points (5 X 2 Common)
 Nguồn AC24V or DC24V

Đầu ra kĩ thuật số máy nén khí Kyungwon
 Loại đầu ra Relay Contact
 Số đầu ra 12Points (4 X 3 Common)
 Loại công tắc rơ-le 250V, 10A

1.4.Đầu vào & Đầu ra analog máy nén khí Kyungwon


Đầu vào Analog máy nén khí Kyungwon
Cảm biến nhiệt độ NTC 3 Points
4~20mAdc 2 Points (Internal Sensor Power 24V)
Hiệu chỉnh sai lệch Phần mềm

Đầu ra Analog máy nén khí Kyungwon
Số kênh 3 Kênh
Loại đầu ra 4~20mA
Loại Setup Phần mềm

1.5.Thông số tương tác của máy nén khí Kyungwon




Tương tác máy nén khí Kyungwon
Loại RS485(Half-Duplex), 1 Channel (Modbus RTU)

Tốc độ
4800, 9600, 19200, 38400 BPS (default 9600)
Parity None, Data 8bit, Stop 1bit
Khoảng cách Max. 1.2Km
Dây khuyến dùng BELDEN 9842 or 8761

1.6. Hoàn cảnh lắp đặt

Hoàn cảnh lắp đặt
Địa điểm Trong nhà
Nhiệt độ vận hành -10 ~ 60 ℃
Nhiệt độ kho. -30 ~ 80 ℃
Độ ẩm vận hành 5~95% (Không chất )

2. Thông số đầu vào đầu ra của máy nén Kyungwon.

2.1 Tín hiệu đầu vào kĩ thuật số máy nén Kyungwon


Pin

Tên

Chức năng

Trạng thái

J13.1

ID1

Dừng khẩn cấp tín hiệu S/W

Lỗi (mở)

J13.2

ID2

Tín hiệu động cơ quạt quá tải.

Lỗi (mở)

J13.3

ID3

Tín hiệu động cơ quạt quá tải.

Lỗi (mở)

J13.4

ID4

Tín hiệu máy nối pha  ngược

Lỗi (mở)

J13.5

ID5

Tín hiệu đầu vào  ngược


J13.6

IDC1

Đầu vào chung cực  1



Pin

Tên

Chức năng

Trạng thái

J14.1

ID6


Tín hiệu báo DP  lọc dầu máy nén khí Kyungwon cao


Báo động (bị đóng lại)

J14.2

ID7


Tín hiệu báo DP  lọc gió máy nén khí Kyungwon cao


Báo động (bị đóng lại)

J14.3

ID8

Tín hiệu cảnh báo DP thiết bị tái sinh dầu cao

Báo động (bị đóng lại)

J14.4

ID9

Điều khiển tải/không tải cao

Báo động (bị đóng lại)

J14.5

ID10

Điều khiển dừng/ tải cao

Báo động (bị đóng lại)

J14.6

IDC2

Đầu vào chung cực 2


2.2 Tín hiệu đầu vào kĩ thuật số máy nén Kyungwon


Pin

Tên

Chức năng

Trạng thái
J21.1 N1 -
J21.2 N2 -
J21.3 N3 -
J21.4 N4 Kiểm soát tải van điện từ ON
J21.5 C1 Đầu ra chung cực 1


Pin

Tên

Chức năng

Trạng thái
J22.1 N5 Công tắc điện từ chính ON
J22.2 N6 Khởi động công tắc điện từ ON
J22.3 N7 Công tắc điện từ delta ON
J22.4 N8 -
J22.5 C2 Đầu vào chung cực  2

Pin

Tên

Chức năng

Trạng thái
J23.1 N9 Cổng đa chức năng N9
J23.2 N10 Cổng đa chức năng N10
J23.3 N11 Cổng đa chức năng N11
J23.4 N12 Cổng đa chức năng N12
J23.5 C3 Đầu vào chung cực  3
      ※ Chức năng N9~N12 có thể dùng cho loại “M” .
 2.3 ​​​Tín hiệu đầu vào analog.

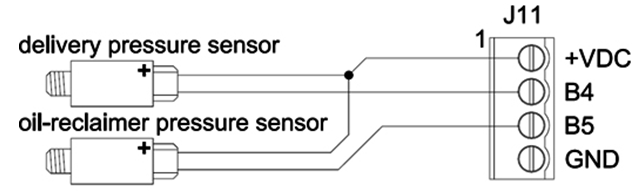

Pin

Tên

Chức năng

Trạng thái

Tên
J11.1 +VDC Nguồn cảm biến (+V Common)
J11.2 B4 Đầu vào cảm biến áp suất 4~20mA Có thể cài đặt
J11.3 B5 Đầu vào cảm biến áp suất thiết bị tái sinh dầu. 4~20mA Có thể cài đặt
J11.4 GND 0V Common (Dây nối đất bảo vệ)
                       ※ Chức năng N9~N12 có thể dùng cho loại “M” .
máy nén khí Kyungwon
máy nén khí Kyungwon

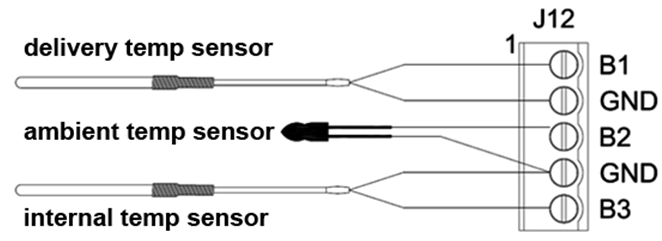

Pin

Tên

Chức năng

  Trạng thái

Tên
J12.1 B1 Đầu vào cảm biến nhiệt độ. NTC 10K -30 ~ 200 ℃
J12.2 GND 0V Common
J12.3 B2 Đầu vào cảm biến nhiệt độ NTC 5K -30 ~ 200 ℃
J12.4 GND 0V Common
J12.5 B3 Đầu vào cảm biến nhiệt độ thiết bị tái sinh dầu NTC 10K -30 ~ 200 ℃
  Đầu vào cảm biến nhiệt độ khoang dầu và nhiệt độ môi trường xung quanh có thể áp sụng từ loại “M’
máy nén khí Kyungwon
bmáy nén khí Kyungwon

2.4 ​​​​​Tín hiệu đầu ra Analogue máy nén khí Kyungwon


Pin

Tên

Chức năng

  Trạng thái
J6.1 Y1 Tín hiệu đầu ra tốc độ biến tần (Trường hợp sử dụng hiểm soát bằng VSD) 4 ~ 20mA
(0 ~ 100%)
J6.2 YG1 Đầu ra kiểm soát tốc độ biến tần chung.
J6.3 Y2 Tín hiệu truyền áp suất 4 ~ 20mA
※ (Range Setup)
J6.4 YG2 Chung tín hiệu truyền áp suất
J6.5 Y3 Tín hiệu bộ truyền nhiệt độ 4 ~ 20mA
(-10 ~ 150℃)
J6.6 YG3 Tín hiệu bộ truyền nhiệt độ chung

2.5 ​​​​Tín hiệu tương tác máy nén khí Kyungwon

2.5.1 Hệ thống BUS.

Pin

Tên

Chức năng

Trạng thái
TB1.1 SG -

RS-485
TB1.2 B SYSTEM BUS TRX-
TB1.3 A SYSTEM BUS TRX+
2.5.2 LOCAL BUS

Pin

Tên

Chức năng

Trạng thái
TB2.1 SG -

RS-485
TB2.2 B LOCAL BUS TRX-
TB2.3 A LOCAL BUS TRX+
       ※ Tín hiệu tương tác (System Bus, Local Bus Common)
  • Loại : RS-485
  • Tốc độ : 4800, 9600, 19200, 384000 BPS, N, 8, 1, mặc định 9600bps
  • Giao thức : Chế độ MODBUS RTU .

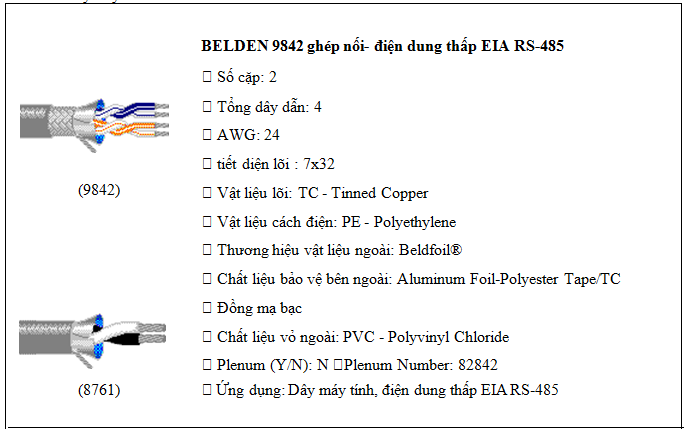

  • Dây truyền  : BELDEN 9842 hoặc 8761
    máy nén khí Kyungwon
    máy nén khí Kyungwon
    ※ Khuyến dùng  dây BELDEN 9842.

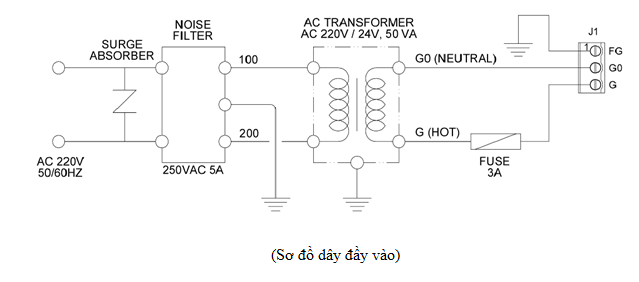

2.6 Đầu vào
Pin Name Function Type
J1.1 FG FIELD GROUND (CASE SHIELD)
J1.2 G0 AC24V(-) or DC24V(-)
J1.3 G AC24V(+) or DC24V(+)

máy nén khí Kyungwon
máy nén khí Kyungwon
